    模擬器視景系統介紹:
      視景系統是飛行模擬器的一個主要子系統,用來模擬飛行員所看到座艙外部的景象,從而使飛行員判斷出飛機的姿態、位置、高度、速度以及天氣等情況。先進的視景系統,是用專業級圖形生成系統來產生座艙外部的景象,然后通過投影、顯示裝置顯示出來。視景系統是飛行員獲取飛行中有用信息的主要窗口。其圖形生成與顯示質量,直接影響到飛行員能否對景象做出正確的判斷,從而能否及時準確地做出相應的反應,并影響到模擬訓練的效果。

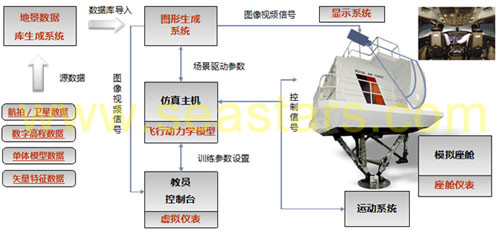

      賽四達公司成立至今積極引進專業的圖形生成技術和顯示技術,結合我們多年以來在虛擬現實和視景仿真領域積累的工程技術經驗及視景數據庫開發經驗,為國內外仿真、訓練、工程,以及其它應用領域的用戶提供專業的模擬器視景系統解決方案,主要由地景數據庫生成系統、圖形生成系統以及顯示系統組成,如下圖所示(其中紅色字體部分為賽四達公司產品及服務):





      賽四達公司提供以客戶為導向的專業模擬器視景系統解決方案,能夠滿足軍用和民用的模擬器視景系統要求,能夠為駕駛員提供實時的窗外圖像(OTW)、逼真的畫面、具有較大的顯示視場、極小的系統延時,而且能夠產生全球地景數據庫,以及仿真訓練所需的機場、燈光、建筑物、田野、河流、海洋、道路、等地形地貌特征。同時還可以模擬不同的氣象條件如能見度、霧、雨、雪等,以及白天、黃昏、夜間的景色和高清晰度的活動目標。滿足各種環境下的仿真訓練要求,帶給駕駛員身臨其境的感覺。并且可以滿足FAA D級要求及同級別的JAA要求。



    模擬器視景系統組成:
    圖形生成系統:
      賽四達公司提供的專業模擬器圖形生成系統采用COTS PC以及FPGA技術使用戶獲得逼真的三維場景和更高的圖像質量及性能。系統軟硬件結合緊密,能夠更好得發揮渲染軟件以及圖形處理卡的性能。系統包括高、中、低三個檔次的產品,能滿足軍用以及民用不同的技術需求。



    顯示系統:
      顯示系統主要功能是將圖形生成系統產生的圖形圖像通過一定的顯示裝置顯示給飛行員,它是飛行員獲取飛行中有用信息的主要窗口。根據顯示成像的特征和原理不同,將其分為實像顯示和虛像顯示兩大類。對于實像顯示系統根據投影方式的不同,又可分為正投顯示系統和背投顯示系統。在飛行模擬器中主要采用球形投影屏幕結構,賽四達公司提供的正投實像球幕顯示系統、背投實像球幕顯示系統以及虛像顯示系統能滿足軍用以及民用不同層次的技術需求。



    視景數據庫生成系統:
      視景數據庫主要由數字高程數據、矢量數據、不同精度的衛星影像數據以及機場模型形成一個完整的數據庫,根據每個飛行模擬器技術需求的不同,以上各個數據的指標都有區別。賽四達公司為用戶定制開發的數據庫及機場模型均滿足軍用和民用飛行模擬設備的鑒定和使用規則中數據庫相關指標,同時根據用戶特定需求進行補充。



    模擬器視景系統工作流程:
      主仿真系統從模擬座艙接收到控制信號,再將解算得到的姿態參數以及教員控制臺的設置參數傳給圖形生成系統;圖形生成系統將模擬狀態值(HAT、碰撞檢測等)返回給主仿真系統的同時,內部將視景數據庫實時分配到各個通道渲染節點,再將生成的圖像通過視頻信號線送入幾何校正/邊緣融合機中,圖像進行電子邊緣融合以及幾何校正后,傳入相對應的投影器中,最后投射到顯示裝置上。
