戰場仿真綜述:
賽四達公司代理MÄK公司全線仿真產品,為仿真系統互聯、綜合戰場環境建模、作戰仿真、戰場信息可視化等領域提供了綜合解決方案。MÄK公司仿真產品是一個開發的產品體系結構,它遵循DIS/HLA通信協議,并把系統仿真領域諸多的產品納入其中,如紅外夜視傳感器仿真軟件(JRM SensorFX)、通信電磁仿真軟件(Opnet)、AGI公司衛星仿真、儀表仿真軟件(GL-Studio)、人體運動仿真(DI GUY)等等,形成一個強大的作戰仿真綜合解決方案。

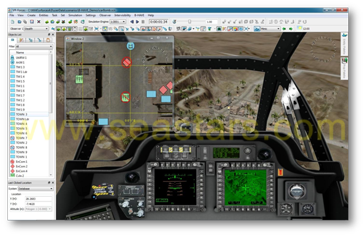

圖 1 戰場仿真綜合解決方案
網絡互聯解決方案:
MÄK 公司為構建分布式仿真系統提供了一整套解決方案,其產品主要包括MÄK -RTI、VR-Link、VR-Exchange、MÄK Data Logger等產品。

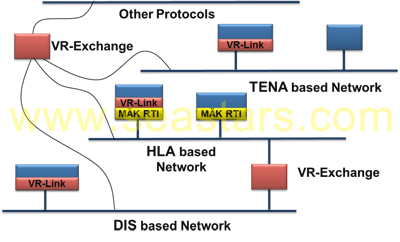

圖 2 分布式系統互連解決方案
- MÄK -RTI:一種高性能RTI軟件,支持HLA1.3、HLA1516、HLA Evolved通信協議。
- VR-Link:一種與協議獨立的API分布式仿真系統開發包,支持HLA1.3、HLA1516、HLA Evolved及TENA,使用VR-Link開發的系統能夠輕松地從一種協議遷移到另一種協議。
- VR-Exchange:一種分布式仿真系統橋接器軟件,其開發的體系結構,能夠橋接HLA1.3、HLA1516、HLA Evolved及TENA等協議的仿真系統,也能夠C4I或其他數據標準開發自定義通信協議。
- MÄK Data Logger:在仿真運行時,記錄仿真數據。仿真后,MÄK Data Logger回放仿真數據可以實現作戰態勢(VR-Vantage)回放,MÄK Data Logger記錄的仿真數據也可以用于仿真分析。
綜合環境場景解決方案:
MÄK公司在綜合戰場環境方面,開發了一系列戰場環境可視化建模與開發軟件,可以構建高精度、海量數據的全球三維地形數據庫,支持當前主流的地形建模工具,如Terra Vista、CTS、osgEarth等建模工具開發的地形數據,更支持范圍廣泛的DEM數據、影像數據、反映文化特征的矢量數據等。

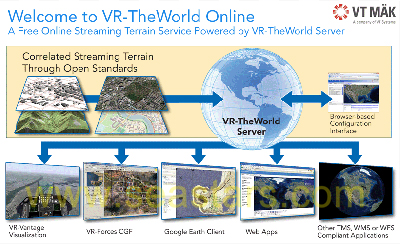

圖 3 綜合戰場環境解決方案
- VR-TheWorld:一款簡單、強大、基于WEB的地形數據流服務器,它遵循WMS-C(開發地理空間聯盟的WEB地圖服務)和TMS(OSGeo Tile 地圖服務)標準。VR-TheWorld提供全球15米分辨率的DEM和影像數據基礎地形數據庫,存儲容量多達4T,根據需要可以擴展任意地理位置地形數據庫。
- VR-inTerra:一款地形敏捷(Terrain Agility)開發包,能夠完成分布環境中的不同仿真引擎以及可視化應用程序間不同地形的互操作性。VR-inTerra能夠將戰場仿真環境中各種類型的地形格式轉換為其專屬的地形格式。VR-inTerra的C++ API能夠處理動態合成的地形、源數據地形以及開放式的流式地形。
作戰仿真解決方案:
MÄK公司在作戰仿真方面是以VR-Forces為核心產品、兼容諸多仿真產品綜合解決方案。作戰仿真解決方案涵蓋CGF、網絡與電磁仿真(Opnet)、人體運動仿真(DI-Guy)、直升機動力學仿真(RT Dynamics)、AI行為仿真(B-HAVE)等諸多產品,并可通過VR-Link工具接入其他兵力模型,由VR-Vantage實現戰場態勢三維可視化。

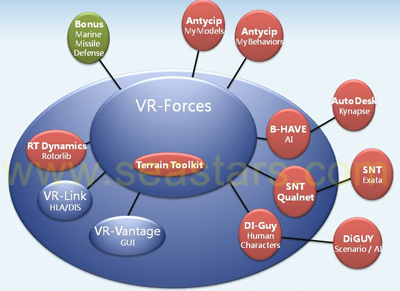

圖 4 作戰仿真綜合解決方案
VR-Forces是一套強大而靈活的C++仿真開發工具包,主要用來開發、生成和執行戰場想定。它為戰術指揮訓練模擬器、威脅生成系統、行為模型測試系統和計算機兵力生成系統提供所有必需的仿真手段。
VR-Forces仿真工具包具有如下特點:
- C++面向對象的開發工具包;
- 借助遠程圖形接口控制實現分布式仿真引擎應用;
- 實體模型和聚合級模型創建;
- 相關聯的仿真和可視化;
- 兼容HLA和DIS;
- 地形靈活性,包括地形數據流;
- 使用批處理模式用于分析;
- 支持實時和非實時模式。
圖 5 VR-Forces軟件界面
作戰仿真可視化解決方案:
MÄK公司在作戰仿真可視化方面是以VR-Vantage為核心產品、內置諸多可視化仿真產品,形成作戰仿真信息可視化的綜合解決方案。VR-Vantage內置的可視化包含紅外電磁夜視傳感器模塊(JRM SensorFX)、儀表仿真(GL-Studio)、人體運動仿真(DI-Guy)、植被樹木仿真(SpeedTree)、模擬天氣和云彩(SilverLining)、地形仿真(osgEarth)等。VR-Vantage能夠使用VR-TheWorld地形數據庫,并可通過VR-Link工具VR-Forces等仿真系統,由VR-Vantage實現戰場態勢三維可視化。

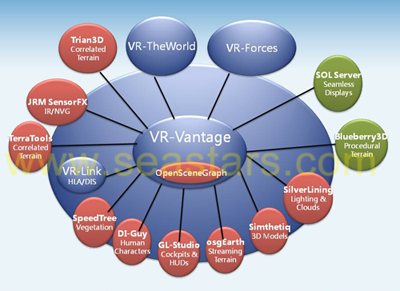

圖 6作戰仿真可視化解決方案
為了滿足用戶特定需要,VR-Vantage 開發了眾多產品:
- VR-Vantage Stealth:戰場態勢觀察器;
- VR-Vantage IG:戰場態勢桌面顯示;
- VR-Vantage PVD:提供二維戰場態勢顯示;
- VR-Vantage XR:采用增強現實顯示技術,實現2D/2D電子沙盤顯示效果;
- VR-Vantage FreeView:免費的地形與模型瀏覽軟件;
- VR-Vantage Toolkit:二次開發包,支持用戶開發。
