    DELMIAProcessEngineer概述:


      DELMIAProcessEngineer(DPE)模塊是工藝和資源規劃的一個強有力的工具,對于工藝風險的早期發現、重復應用已驗證過的工藝、可追蹤其變更與決策,以及可取得其分散的工藝知識,提供一個高品質的解決方案。

      DELMIAProcessEngineer允許用戶提前明確工藝風險,重復利用已經驗證的工藝,跟蹤變更并證明相關決策過程以及訪問企業內部的工藝知識。這種對產品、工藝與制造資源數據(其中也包括布局)之間關系的全面處理使用戶能夠避免規劃失誤,從而為規劃初期掌握整個工藝過程的準確概觀奠定基礎。這使得用戶可以清楚的從宏觀上了解投資、生產場地和人力資源需求的詳細信息。

      DELMIAProcessEngineer提供了廣泛的規劃支持類型來滿足所有這些需求。它提供了有效的產品裝配結構瀏覽和高性能的零部件、裝配體和產品可視化工具。工藝圖提供了清晰的裝配序列關系以及工藝和產品、工藝和資源之間的關聯。ProcessEngineer基于BOM(工程物料清單)和CAD產品模型數據,也提供了從草圖建立產品裝配結構的可能性。

      優先順序圖表中羅列的工藝映射到制造概念的資源中,并細化到操作層面。非增值功能像質量控制、物流和搬運等也在此階段規劃進來。最后,操作工人被分派在每道工序中,并可精確地確定其工作與利用效能。

      作為一個完整的時間測量集成方案,DELMIAProcessEngineer提供了非常有價值的可以對工藝時間和勞動力需求形成科學的評估結果,從而反饋到產品開發和其它的計劃分配、項目和質量報告中。對目標成本進行預先定義可以針對材料使用、資源投資、人力需求和空間需求提出評估結果。



    DELMIAProcessEngineer規劃流程

    工藝概念建立:
      在工藝概念里,展示一個裝配順序圖表,制造產品所需要的模塊和裝配步驟可以被制定。在這個階段,一般只考慮增值工藝,相對于將來的產品線還只是很粗糙的模型。工藝有可完全配置的分類屬性。已被驗證過的加工工藝可直接存儲在工藝庫里以便在工藝編制時調用。工藝可按照裝配先后邏輯順序通過簡單直觀的方式連接。產品結構中的裝配和部件通過拖曳的方式能被連接到指定的工藝中。同附加到工藝中的其他信息項目一樣,這些連接被傳到后續的詳細的規劃中(制造概念和制造布局)。



    制造概念建立、資源規劃、工作規劃、物流:
      工藝概念是面向實施的制造概念的基礎,工藝在此被映射到資源。軟件至此產生了第一個草圖。制造概念也包括非增值的行為,即生產所需要的所有工藝和資源。此外,機器、工位和工具、運輸設備、緩沖和測試位置能被詳細描述并連接到這里。

      連接到資源后,操作工藝和執行時間、空間需求和所有直接的準備成本(投資等)就確定下來了。通過包含材料消耗,ProcessEngineer基于勞動力需求和工資模型確定直接的操作成本。這使得規劃者能不斷地檢查規劃所影響的制造成本,規劃人員將評估各種制造方案的優劣。當然,這個制造概念也包括人力資源規劃(順序、時間支出)。通常的方法如MTM、WF和REFA和預定義的時間模塊能通過DELMIA集成的時間測量方案存取。



    目標成本計算、狀態報告和評估:
      規劃的重要目標是控制目標成本,避免不足或超出資源能力。DELMIAProcessEngineer通過系統的成本計算和調整,通過一致的利用率計算(包括運輸方法和相關的操作人員)幫助達到這個目的。為了節省評估時間和直接進入成本計算,計算基于大量的判據,包括從時間目標、班次模型、單位成本率和時間、面積和實用性的成本因素直到折舊期。



    仿真、布局規劃和空間計算:
      DELMIAProcessEngineer可與DPM系統無縫集成,用戶可將工藝規劃結果在DPM系統中進行驗證。例如,利用DELMIAAssemblySimulation進行產品的裝配過程分析,優化裝配工藝順序,分析裝配工具的有效性和可行性;利用HumanTaskSimulation進行人機工程分析,分析工人與產品、工人與裝配工具間的交互,以及工人在產品裝配過程中的姿態分析等;利用Quest進行生產物流分析等。



    工藝文檔輸出:
      為了滿足不同用戶的定制要求,DELMIAProcessEngineer提供了完整的二次開發接口,用戶可以根據實際需求定制各種輸出文檔。



    DELMIAProcessEngineer系統架構:

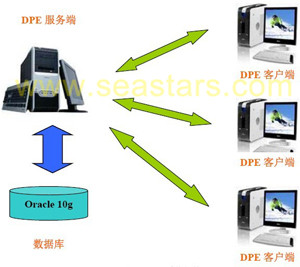

      圖1、DPE系統架構



      DELMIAProcessEngineer系統一般由數據庫服務器、應用服務器和客戶端組成。數據庫服務器安裝Oracle10g數據庫,為DELMIAProcessEngineer系統提供底層數據支持,用于存儲工藝規劃信息。

      應用服務器安裝DELMIAProcessEngineer系統服務端,是DELMIAProcessEngineer系統的核心部分。一方面,DPE服務端與底層Oracle數據庫通信,存儲規劃數據;另一方面,DPE服務端與DPE客戶端通信,為客戶端提供規劃服務。另外,規劃使用的3D數據(如產品數據、設備資源數據、輸出的文檔等)一般也都存儲在應用服務器上,又應用服務器統一管理。

      客戶端安裝DELMIAProcessEngineer系統客戶端,用于規劃人員進行規劃操作。
