1.方案概述
      紅外制導系統仿真，基于真實材質自輻射/熱反射特性，基于真實的大氣熱導傳輸、干擾、校正建模，實現0.2~25.0μm任意光電/紅外信號模擬生成、存儲及輸出展示，支持用于光電/紅外傳感器自定義建模，支持用戶大氣熱導算法擴展開發，構建基于聯合作戰條件下紅外制導虛擬復雜戰場環境，可有效降低紅外制導裝備論證、研制、定型、訓練、使用過程中的技術風險，縮短時間周期，優化使用流程，提高經費使用效率。

2.  方案介紹

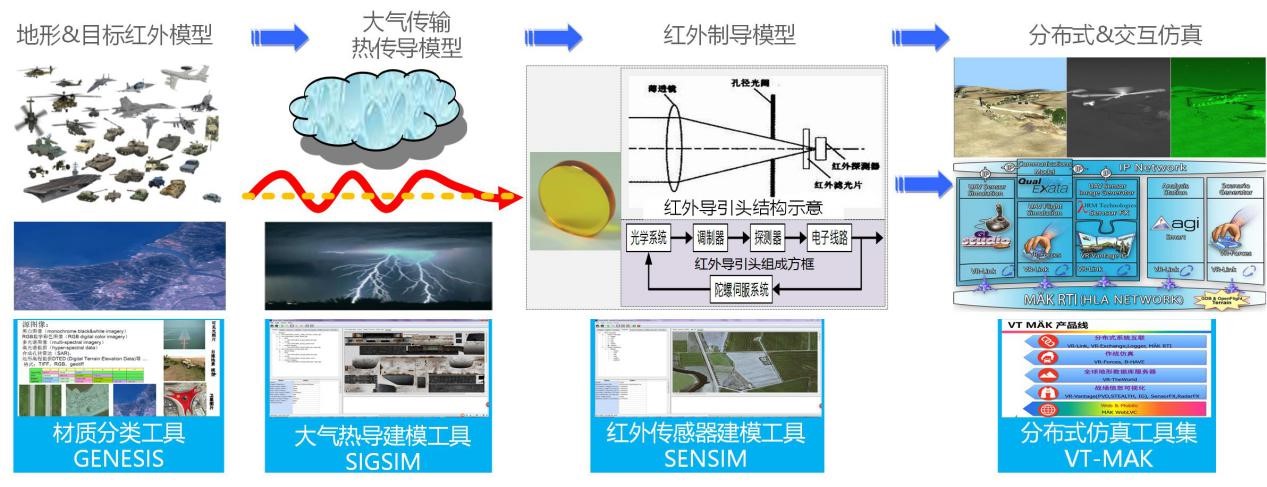

2.1系統構成


 2.2模塊介紹
2.2.1智能半自動的地形/實體模型紅外材質分類工具GENESIS
      GENESIS實現典型材質的物理屬性、邊界條件與遙感地形圖像&RGB格式3D模型相結合，基于真實物理

過程，實現典型材質0.2-25μm波段的任意真實光電/紅外自輻射、熱反射物理建模；GENESIS利用美國JRM

公司光譜實驗室材料數據庫，提供將近400種綜合環境中背景和目標常用材質真

實光譜DHR、熱物理和電磁屬性；

2.2.2大氣熱導建模工具SIGSIM

      SigSim提供基于物理特性的場景特性，可以進行場景紅外熱特性、大氣環境特性、天空/星空建模

和特性合成。同時提供特效建模庫，對各種特效進行仿真。波段范圍覆蓋0.2~25.0μm，涵蓋紫外線、可

見光、近紅外、遠紅外等，并能夠在此區間內任意指定需要仿真的波段，SAR成像仿真

可以支持L/S/C/X/Ku/Ka/W波段。

2.2.3紅外傳感器建模工具SENSIM

      提供光電（EO）&紅外（IR）波段任意光學傳感器效果模擬。內置工業級別紅外傳感器光學系統、

探測器、電子線路和顯示組件模型，支持用戶構建相應調制傳遞函數(MTFs)、采樣特性模型、噪聲模

型，具有非均勻性校正、盲元檢測與填充、前置/后置放大和顯示功能：內置多種常用真實標準傳

感器：單色3種（紅綠藍）、RGB、夜視3種(0.75-0.9μm、1.55-1.75μm、2.09-2.35μm）、中

波(3-5μm)、長波(8-12μm)、美國IKONOS(伊科諾斯)衛星（0.445-0.516μm）

和landsat衛星（0.45-0.515μm）；

2.2.4分布式仿真工具集VT- MÄK產品線

      VT-MÄK仿真產品線是一個開發產品體系結構，遵循DIS/HLA通信協議，支持傳感器仿真軟

件(JRM SensorFX)、通信電磁仿真軟件(Exata Qual)、AGI公司衛星仿真軟件、儀表

仿真軟件(GL-Studio)、人體運動仿真(DI-Guy)軟件等工具無縫集成，構建

強大的、面向多領域的作戰仿真綜合解決仿真方案。

3.  技術特點
1.  基于真實材質自輻射/熱反射特性，構建基于聯合作戰條件下紅外制導虛擬復雜戰場環境，可

    有效縮短紅外制導裝備論證研制周期。

2.  提供紅外材質分類工具、大氣熱導建模工具及紅外傳感器建模工具，提升系統的開放性和擴展性。

3.  與VT-MÄK仿真產品線結合，構建強大的、面向多領域的作戰仿真綜合解決仿真方案

 4.  典型應用
      該方案可廣泛應用無人機紅外載荷、導彈紅外導引頭、坦克裝甲車輛紅外夜視儀等裝設備的紅

外仿真，用于紅外傳感器設備的論證設計、研制、定型模擬仿真，用于部隊紅

外夜視設備的戰法研究等。
